產品簡介
反擊式破碎機主要適用與礦山開采、建筑用料、高速公路路基、水電水壩等行業，破碎抗壓強度不超過350MPa、莫氏硬度小于8級的各種石料，如石灰石、玄武巖、花崗巖、爐渣、水泥塊等石料。本機不宜破碎含水分過高的礦石或粘料。反擊式破碎機作為一種新型高效率的碎礦設備，其特點是體積小，構造簡單，破碎比大（可達40） ，能耗少，生產能力大，產品粒度均勻，并有選擇性的碎礦作用，是很有發展前途的設備。PF型反擊式破碎機系列反擊式破碎機能處理邊長100～500毫米以下物料，具有破碎比大，破碎后物料呈立方體顆粒等優點。

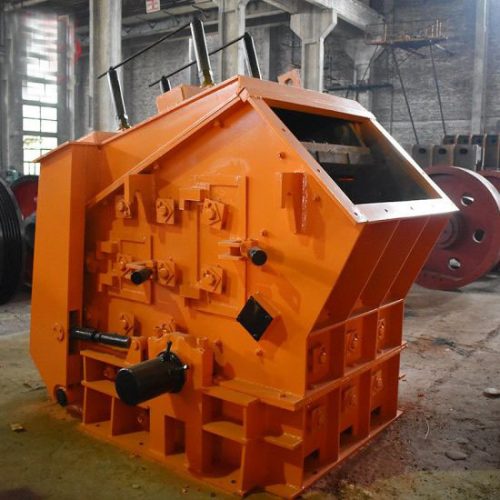

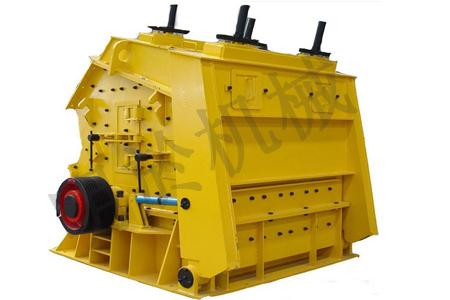

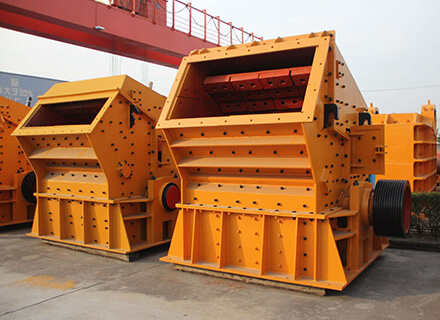

- 產品名稱 : PF反擊式破碎機
- Garden Area : 石灰石、玄武巖、花崗巖、爐渣、水泥塊等石料
反擊式破碎機工作原理
反擊式破碎機主要有前架體、后架體、下架體、轉子部件、轉動裝置、液壓站等六大部件組成。反擊式破碎機進入工作指令后，電源接通、電動機開始加速旋轉，并通過三角皮帶帶動轉子旋轉。10分鐘后，石料通過運輸帶、進料口進入第一破碎腔，被高速旋轉的轉子板錘相撞擊，按照碰撞理論設計的轉子能使小于300mPa的大石料破碎為小塊，加之它們碰撞后又反擊到反擊板的襯板上，以及石料間的相互碰撞，大部分石料應在此腔內粉身碎骨。
偶爾一些難以破碎的大石料經第一腔的各種打擊后，也出現各種紋理及裂紋，它們在轉子的推動下推開第一閘門，進入第二破碎腔，進入第二腔的大小石料在轉子的離心力作用下，撞擊到第二反擊板上，此時，石料的速度較第一腔又增加了ω 倍，使小石料能進一步破碎成更小的石料。當破碎后的石料小于第三反擊板的柵孔寬度時，石料即可通過這些柵孔漏出，大于柵孔的石料在第三破碎腔進一步破碎成成料而通過第三閘門排出。
反擊式破碎機性能特點
反擊式破碎機技術參數
| 型號規格 | 進料口尺寸 | 最大進料粒度 | 轉子尺寸 | 處理能力(t/h) | 功率 | 外形尺寸 |
| PF-1007 | 400×730 | 250 | Ф1000×700 | 20～40 | 55 | 2400×1560×2660 |
| PF-1010 | 400×1080 | 300 | Ф1000×1050 | 60～90 | 75 | 2440×2250×2630 |
| PF-1210 | 400×1080 | 350 | Ф1250×1050 | 70～120 | 132 | 2700×2340×2900 |
| PF-1214 | 400×1430 | 350 | Ф1250×1400 | 80～140 | 132/160 | 2700×2690×2890 |
| PF-1315 | 860×1520 | 350 | Ф1320×1500 | 150～200 | 220 | 3100×3280×2670 |
| PF-1320 | 860×2030 | 500 | Ф1320×1200 | 200～280 | 315 | 3329×3205×3279 |
| PF-1416 | 1052×1652 | 500 | Ф1420×1600 | 280～350 | 355/280 | 4905×3154×2613 |
| PF-1520 | 2040×1315 | 700 | Ф1512×2000 | 350～450 | 400/450 | 3849×3422×3649 |
| PF-1620 | 2040×1315 | 700 | Ф1612×2000 | 450～550 | 500 | 3949×2520×3426 |
| PF-1820 | 1620×2040 | 700 | Ф1800×2000 | 550～700 | 630/710 | 4471×3250×4008 |
| PF-2022 | 1660×2460 | 800 | Ф2018×2238 | 800～1000 | 900 | 4800×4740×4180 |
| PF-2024 | 1800×2430 | 1200 | Ф2000×2400 | 800～1100 | 1120 | 4800×4740×4180 |
